Инструкция для KET WSP01B Modbus

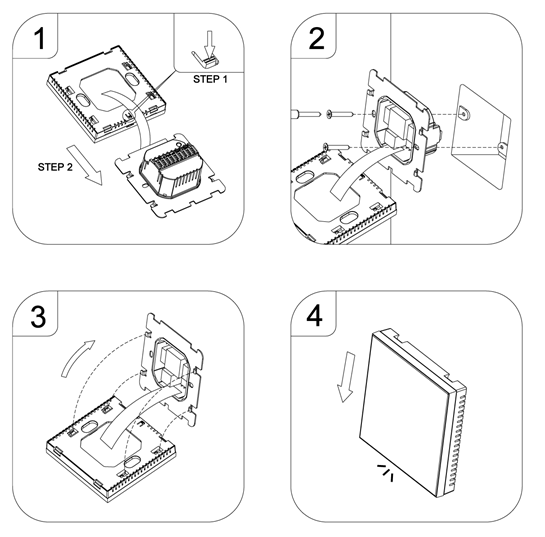

Технические характеристики

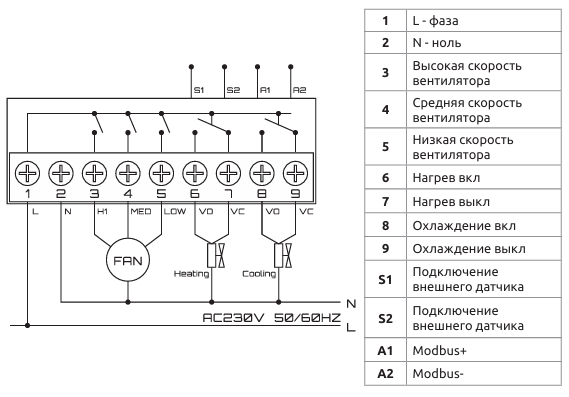

Системные обозначения
🔒 Включена блокировка кнопок
👆 Включен ручной режим
💳 Извлечена ключ-карта
🏠 Включен режим «Сон»
Использование устройства
Скорость вентилятора. Нажмите «✤» чтобы выбрать скорость вентилятор: Низкую, Среднюю, Высокую или AUTO
Установка времени. Удерживайте «⬜» 3-5 секунд для входа в меню настроек, нажатиями «⬜» выберите пункт «📆»，затем нажмите «✤» чтобы перейти в раздел. Изменяемый параметр начнет мерцать, настройте используя кнопки «∧» или «∨». Нажмите «✤» чтобы перейти к следующему параметру. Завершите настройку нажатиями «✤» до момента перехода на главный экран или подождите 10 секунд.
Изменение режима работы. Удерживайте «⬜» 3-5 секунд для входа в меню настроек, нажатиями «⬜» выберите пункт «👆», затем нажмите «✤» чтобы перейти в раздел.
Используйте кнопки «∧» или «∨» для выбора нужного режима: ❄ 🔥 🔁 ❋ . Затем нажмите «✤» для подтверждения.
«❄» охлаждение, «🔥» нагрев, «🔁 » вентиляция, «❋» автоматический режим.
Блокировка. Удерживайте «∨» для блокировки или разблокировки кнопок.
Режим «Сон». Удерживайте «✤», значок «🏠» начнет мерцать, нажмите кнопку «∧» чтобы включить режим, или нажмите кнопку «∨» чтобы выключить режим.
Примечание: Режим предназначен для комфортного использования фанкойла ночью. Автоматически плавно изменяется температура и снижается скорость вентилятора, уменьшая шум и потребление энергии. Режим недоступен во время вентиляции и в автоматическом режиме
Ключ-карта. Включается в расширенных настройках. Используется для блокировки использования пульта посторонними, когда ключ-карта не вставлена. А также когда ключ карта извлечена, включается режим энергосбережения. В режиме охлаждения: когда ключ карта извлекается, то автоматически устанавливается температура 26°C и включается низкая скорость вентилятора. (температуру можно настроить в расширенных настройках) В режиме нагрева: когда ключ карта извлекается, то автоматически устанавливается температура 18°C и включается низкая скорость вентилятора. (температуру можно настроить в расширенных настройках)
Просмотр адреса MODBUS. Удерживайте «⬜» 3-5 секунд для входа в меню настроек, нажатиями «⬜» выберите пункт «☁», затем нажмите «✤» для входа в раздел. Здесь отобразится текущий адрес MODBUS для данного устройства.
Программирование температуры по времени
Удерживайте «⬜» 3-5 секунд для входа в меню настроек, нажимая «⬜» выберите пункт «🏠» нажмите «✤» чтобы перейти к настройке. Используйте кнопки «∧» или «∨» для изменения значений и кнопку «✤» для перехода к следующему параметру. Сначала для будних дней (об этом говорит символ «5») настраивается время начала первого временного интервала (утро; об этом сигнализирует значок «1 🏠»), затем настраивается температура в этот промежуток времени. Затем, после настройки всех 4-х интервалов, начнется настройка для выходных дней (об этом говорит символ «2»). В таблице ниже указаны настройки по умолчанию.
| Временной интервал | Обозначение | Время начала | Температура |
| Понедельник | 1️⃣ | 06:00 | 20°C |
| - | 2️⃣ | 08:00 | 15°C |
| Воскресенье | 3️⃣ | 17:30 | 22°C |
| 4️⃣ | 22:00 | 15°C |
Расширенные настройки А
Выключите устройство нажав кнопку «◯». Удерживайте «✤» 5 секунд чтобы войти в «Расширенные настройки А». Нажимайте «⬜» для перемещения между пунктами настройки (отображаются в верхнем правом углу). Используйте «∧» или «∨» для изменения значений.
| Символ | Описание | Параметры | Исходное |
| A1 | Калибровка температуры | -9 – +9℃ от текущих показаний устройства | -1℃ |
| A2 | Защита от детей (включается автоматически через 10 минут) | 0: частичная блокировка (Можно включить/выключить прибор и настроить температуру)
1: полная блокировка (все кнопки заблокированы) 2: Защита отключена |
2 |
| A3 | Нижний предельный порог температуры | 5 – 15℃ | 5℃ |
| A4 | Верхний предельный порог температуры | 16 – 50℃ | 35℃ |
| A5 | Управление энергосбережением | 0: Включено (кран закрыт, вентилятор выключен)
1: Выключено (кран закрыт, вентилятор включен) |
0 |
| A6 | Режим настройки по дням | 0: 5+2 (будни + выходные)
1: 6+1 (будни и суббота + воскресенье) 2: ежедневно 3: выключено |
0 |
| A7 | Схема подключения | 2: двух-трубный
4: четырёх-трубный |
4 |
| A8 | Установка температуры срабатывания по внешнему датчику | 20-60°C | 38°C |
| A9 | Яркость в режиме ожидания | 0: экран выключен
1: низкая яркость 2: высокая яркость |
2 |
| AA | Сброс | Мерцает Ao, удерживайте «✤». | Ao |
Расширенные настройки Б
Выключите устройство нажав кнопку «О́». Удерживайте «SET» 5 секунд чтобы войти в «Расширенные настройки Б». Нажимайте «SET» для перемещения между пунктами настройки (отображаются в верхнем правом углу). Используйте «∧» или «∨» для изменения значений.
| Символ | Описание | Параметры | Исходное |
| PL | Выбор адреса MODBUS | 01-FF | 01 |
| B1 | Тип датчика | 1: внутренний датчик
2: внутренний датчик с ключ-картой 3: внутренний + внешний датчик (Внешний датчик идёт в комплекте, подключается к двум черным проводам S1 и S2) Примечание: при выборе параметра «3» в режиме обогрева открывается только клапан, а вентилятор включается, только когда внешняя температура ≥ X °C. (задается в Расширенных настройках А9) Когда внешняя температура X-2 °C, вентилятор выключается. |
1 |
| B2 | Режим работы ключ-карты | 00: Замыкание контактов S1 и S2 означает статус «Карта извлечена».
Размыкание контактов S1 и S2 означает статус «Карта вставлена». 01: Замыкание контактов S1 и S2 означает статус «Карта вставлена». Размыкание контактов S1 и S2 означает статус «Карта извлечена». |
00 |
| B3 | Температура охлаждения (карта извлечена) | 22 – 32℃ | 26℃ |
| B4 | Температура нагрева (карта извлечена) | 10 – 21℃ | 18℃ |
| B5 | Скорость передачи данных | 0: 2400 1: 4800 2: 9600 | 2 |
