Документация для товаров: KET Пульт управления (термостат) WSK 9H

Инструкция для KET WSK 9H

Технические характеристики

  • Питание: AC90~240V
  • Ток: 3A
  • Тип управления: on/off
  • Размер：86 х 86mm
  • Точность настройки температуры: ± 0.5ºC
  • Диапазон настройки температуры: 5ºC – 50ºC
  • Диапазон отображения температуры: 0ºC – 70ºC
  • Условия транспортировки и хранения: -10ºC – 60 ºC
  • Поддержка дистанционного управления с ИК-пульта: есть (приобретается отдельно)

    • ∧ Кнопка увеличения. Короткое нажатие: увеличение температуры, а также шаг вперед во время настройки.

    ∨ Кнопка уменьшения. Короткое нажатие: уменьшение температуры, а также шаг назад во время настройки. Длинное нажатие: включение/выключения режима защиты от детей (блокировка кнопок).

    SET Кнопка переключения режимов. Короткое нажатие: переключение между ручным и программным режимом, а также между пунктами настроек. Длинное нажатие: переход в режим настройки.

    ✤ Кнопка выбора скорости вентилятора. Короткое нажатие: изменение скорости вентилятора, а также кнопка подтверждения во время настройки. Длинное нажатие: вход в настройку режима «Сон»

    ◯ Кнопка включения/выключения

    Системные обозначения

    AUTO Включен автоматический режим

    🔒 Включена блокировка кнопок

    👆 Включен ручной режим

    ❄ 🔥 🔁 ❋ Режимы работы

    Использование устройства

    Скорость вентилятора. Нажмите «✤» чтобы выбрать скорость вентилятор: Низкую, Среднюю, Высокую или AUTO

    Установка времени. Удерживайте «SET» 3-5 секунд для входа в меню настроек, нажатиями «SET» выберите пункт «⏰»，затем нажмите «✤» чтобы перейти в раздел. Изменяемый параметр начнет мерцать, настройте используя кнопки «∧» или «∨». Нажмите «✤» чтобы перейти к следующему параметру. Завершите настройку нажатиями «✤» до момента перехода на главный экран или подождите 10 секунд.

    Изменение режима работы. Удерживайте «SET» 3-5 секунд для входа в меню настроек, нажатиями «SET» выберите пункт «⛯», затем нажмите «✤» чтобы перейти в раздел.
    Используйте кнопки «∧» или «∨» для выбора нужного режима: ❄ 🔥 🔁 ❋ . Затем нажмите «✤» для подтверждения.

    «❄» охлаждение, «🔥» нагрев, «🔁 » вентиляция, «❋» автоматический режим.

    Блокировка Удерживайте «∨» для блокировки или разблокировки кнопок.

    Включение/выключение по заданному времени. Удерживайте «SET» 3-5 секунд для входа в меню настроек, нажатиями «SET» выберите пункт «Timer», затем нажмите «✤» чтобы перейти в раздел.
    Мигает «--;--», нажмите «✤» чтобы переключиться между «Включением по времени» (ON) и «Выключением по времени» (OFF). Затем нажмите «∧» или «∨» чтобы перейти к настройки времени, начнет мигать «11:00», нажмите «✤» чтобы начать изменять часы, затем нажмите «✤» чтобы начать изменять минуты. Нажмите «✤» чтобы подтвердить. Чтобы выключить таймер, когда будет мигать установленное время, например «11:00», нажмите «∧» или «∨», тогда начнет мигать «--;--», таймер выключен. Примечание: надписи ON и OFF указывают лишь на выполняемое действие (включение и выключение), а не указывают включен таймер или нет.
    Когда мигает «--;--» – таймер выключен. Когда мигает, например «11:00» – таймер включен.

    Программирование температуры по времени

    Удерживайте «SET» 3-5 секунд для входа в меню настроек, нажимая «SET» выберите пункт «P auto» нажмите «✤» чтобы перейти к настройке. Используйте кнопки «∧» или «∨» для изменения значений и кнопку «✤» для перехода к следующему параметру. Сначала для дней (MON, TUE, WED, THU, FRI, SAT, SUN) настраивается время начала первого временного интервала, затем настраивается температура в этот временной интервал. Затем, после настройки всех 4-х интервалов, начнется настройка следующего дня. В таблице ниже указаны настройки по умолчанию.

    Временной интервал Обозначение Время начала Температура
    Понедельник 1️⃣ 06:00 20°C
    - 2️⃣ 08:00 15°C
    Воскресенье 3️⃣ 17:30 22°C
    4️⃣ 22:00 15°C

    Расширенные настройки А

    Выключите устройство нажав кнопку «◯». Удерживайте «✤» 5 секунд чтобы войти в «Расширенные настройки А». Нажимайте «SET» для перемещения между пунктами настройки (отображаются в верхнем правом углу). Используйте «∧» или «∨» для изменения значений.

    Символ Описание Параметры Исходное
    A1 Калибровка температуры -9 – +9℃ от текущих показаний устройства -1℃
    A2 Защита от детей (включается автоматически через 10 минут) 0: частичная блокировка (Можно включить/выключить прибор и настроить температуру)
    1: полная блокировка (все кнопки заблокированы)
    2: отключен     		2
    A3 Нижний предельный порог температуры 5 – 15℃ 5℃
    A4 Верхний предельный порог температуры 16 – 50℃ 35℃
    A5 Управление вентилятором 0: вентилятор управляется по температуре
    1: вентилятор всегда включен     		0
    A6 Режим выполнения программы таймера 0: выполнить программу однократно и остановиться
    1: выполнять программу циклически (повторять ежедневно/еженедельно)     		0

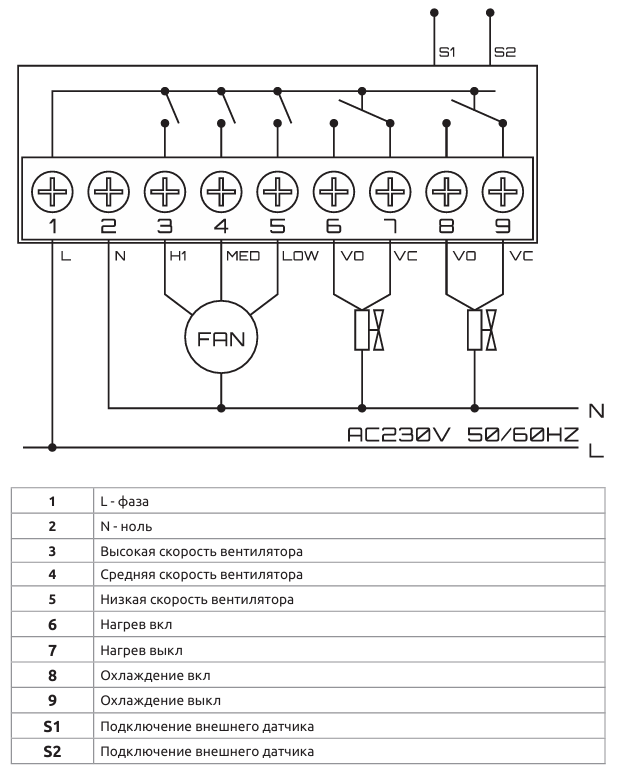

    A7 Схема подключения 2: двух-трубный
    4: четырёх-трубный     		4
    A8 Выбор используемого датчика N1: внутренний датчик N2: внешний датчик N3: внутренний + внешний датчик Внешний датчик идёт в комплекте, подключается к двум черным проводам) Примечание: при выборе параметра «3» в режиме обогрева открывается только клапан, а вентилятор включается, только когда внешняя температура ≥ X °C. (задается в Расширенных настройках А9) Когда внешняя температура X-2 °C, вентилятор выключается. N1
    A9 Установка температуры срабатывания по внешнему датчику 20-60°C 38°C
    AB Сброс Мерцает Ao, удерживайте «✤». Ao
